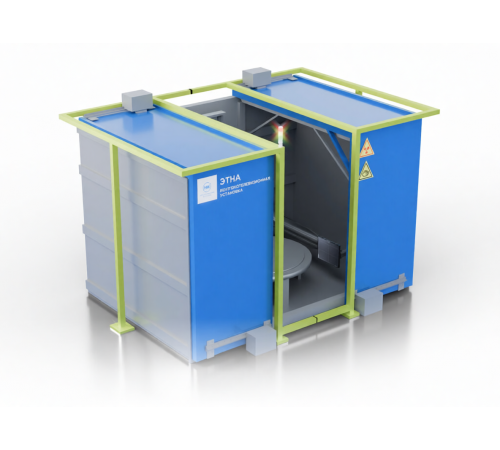

Рентгенотелевизионная установка «ЭТНА.Квадра»
Специализированное решение для крупногабаритных и негабаритных изделий, которые невозможно загрузить через стандартные двери камеры. Установка оснащена Г-образными дверями — одна вертикальная и одна горизонтальная, что позволяет загружать объекты сложной формы (корпуса, агрегаты, узлы) сбоку или сверху с помощью крана.
Для каких отраслей подходит?
- Машиностроение — контроль корпусов редукторов, насосов, компрессоров
- ВПК — проверка бронекорпусов, артиллерийских узлов
- Нефтегаз — диагностика теплообменников, реакторов, фланцевых соединений
- Энергетика — контроль турбинных лопаток, генераторных узлов
Ключевые преимущества
- Г-образные двери — вертикальная + горизонтальная загрузка
- Возможность загрузки изделий с помощью мостового крана
- Манипулятор с до 6 осей перемещения
- Комплектуется поверенным детектором «Цифракон»
- ПО «Дисофт» для анализа и архивирования
- Мобильная камера с защитой ≤ 1 мкЗв/ч
- Произведено в России
Соответствует: ГОСТ-ИСО 17636-2, ПНАЭ Г-7-010-89, СанПиН 2.6.1.2523-09, СП 2.6.1.2612-10.
Комплектация
- Камера радиационной защиты с Г-образными дверями (мобильное исполнение)
- Комплекс цифровой радиографии с детектором «Цифракон» (поверен, СИ)
- Стационарный рентгеновский аппарат «ЭТНА-РА» (160–450 кВ, выбор трубки)
- Манипулятор с до 6 осями перемещения
- Пульт управления с джойстиками, экранами, клавиатурой и мышью
- Система безопасности (аварийная остановка, блокировка при открытой двери)
- Система видеонаблюдения
- Программное обеспечение «Дисофт»
- Плагин для управления манипуляторами
- Программа для тренировки рентгеновской трубки
Технические характеристики
| Тип дверей | Г-образные (вертикальная + горизонтальная) |
| Тип манипулятора | Многоосевой, до 6 осей |
| Напряжение рентгеновской трубки | 160 – 450 кВ |
| Типы трубок | Микрофокусная, острофокусная, стандартная (по выбору) |
| Детектор | «Цифракон» (поверен, свидетельство СИ) |
| ПО для обработки изображений | «Дисофт» |
| Защита от излучения | ≤ 1,0 мкЗв/ч на расстоянии 10 см от поверхности камеры |
| Исполнение камеры | Мобильное, со стальным корпусом и свинцовым экранированием, рым-болты |
| Автоматика безопасности | Блокировка излучения при открытой двери, аварийная остановка (3 точки) |
| Габаритные размеры камеры (Д × Ш × В) | Индивидуальный проект (типовой диапазон: от 3000×3000×3000 мм) |
| Соответствие нормативам | ГОСТ-ИСО 17636-2, ПНАЭ Г-7-010-89, СанПиН 2.6.1.2523-09, СП 2.6.1.2612-10 |
