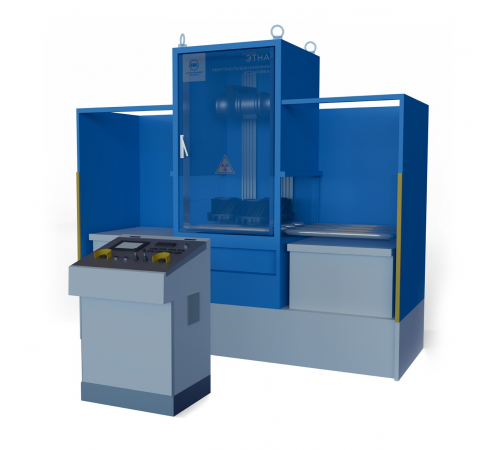

Рентгенотелевизионная установка «ЭТНА.Конвейер»
Решение для массового и автоматизированного контроля однотипных изделий в условиях серийного производства. Установка предназначена для интеграции в технологическую линию или автономной работы с конвейерной подачей объектов. Благодаря проходному манипулятору и шаблонным настройкам, система обеспечивает высокую пропускную способность без снижения качества контроля.
Для каких отраслей подходит?
- Машиностроение — контроль литых деталей, штамповок, сварных узлов в потоке
- Нефтегаз — проверка труб и профилей на наличие трещин, пор, непроваров
- Электроника — контроль пайки BGA, QFN, выявление скрытых дефектов в микросхемах
- Фармацевтика — проверка наполнения ампул, обнаружение посторонних частиц
- РТИ / каучук — выявление инородных включений и структурных дефектов
Ключевые преимущества
- Манипулятор проходного типа — идеален для интеграции в линию
- До 3 осей перемещения: вертикаль, поворот трубки, перемещение ложемента
- Поддержка шаблонных настроек под каждый тип изделия
- Комплектуется поверенным детектором «Цифракон»
- ПО «Дисофт» + плагин для управления
- Возможна опциональная интеграция ИИ для автоматического распознавания дефектов
- Мобильная камера с защитой ≤ 1 мкЗв/ч
- Произведено в России
Соответствует: ГОСТ-ИСО 17636-2, ПНАЭ Г-7-010-89, СанПиН 2.6.1.2523-09, СП 2.6.1.2612-10.
Комплектация
- Камера радиационной защиты (мобильное исполнение, рым-болты)
- Комплекс цифровой радиографии с детектором «Цифракон» (поверен, СИ)
- Стационарный рентгеновский аппарат «ЭТНА-РА» (160–450 кВ, выбор трубки)
- Манипулятор проходного типа (до 3 осей)
- Пульт управления с джойстиками, экранами, клавиатурой и мышью
- Система безопасности (аварийная остановка, блокировка при открытой двери)
- Система видеонаблюдения
- Программное обеспечение «Дисофт»
- Плагин для управления манипуляторами и рентгеновским аппаратом
- Программа для тренировки рентгеновской трубки
Технические характеристики
| Тип манипулятора | Проходного типа |
| Количество осей перемещения | до 3 |
| Напряжение рентгеновской трубки | 160 – 450 кВ |
| Типы трубок | Микрофокусная, острофокусная, стандартная (по выбору) |
| Детектор | «Цифракон» (поверен, свидетельство СИ) |
| ПО для обработки изображений | «Дисофт» |
| Защита от излучения | ≤ 1,0 мкЗв/ч на расстоянии 10 см от поверхности камеры |
| Исполнение камеры | Мобильное, со стальным корпусом и свинцовым экранированием |
| Автоматика безопасности | Блокировка излучения при открытой двери, аварийная остановка (3 точки) |
| Особенности | Интеграция в производственную линию, поддержка ИИ-анализа (опционально) |
| Габаритные размеры камеры (Д × Ш × В) | Индивидуальный проект (типовой диапазон: от 2000×2000×2000 мм) |
| Соответствие нормативам | ГОСТ-ИСО 17636-2, ПНАЭ Г-7-010-89, СанПиН 2.6.1.2523-09, СП 2.6.1.2612-10 |
