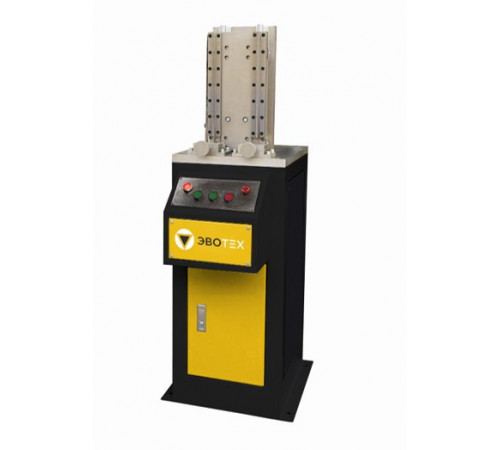

Электромеханический протяжной станок ЭВО-ПС2
Электромеханический протяжной станок ЭВО-ПС2 — это современное оборудование нового поколения, предназначенное для нанесения концентраторов напряжений на образцы из пластиков, металлов и сплавов.
Устройство используется при подготовке образцов для испытаний на ударный изгиб в соответствии с требованиями:
- ГОСТ 9454-78
- ISO 148
- ASTM E23
Применение станка актуально в таких отраслях, как:
- Машиностроение
- Аэрокосмическая промышленность
- Металлургия
- Строительная индустрия
Устройство
Конструкция станка включает:
- Шарико-винтовой привод
- Линейную направляющую
- Электродвигатель переменного тока
Оборудование оснащено двумя зонами обработки, что позволяет одновременно наносить надрезы на два образца разного типа: V и U.
Принцип работы
Протяжные ножи приводятся в движение электродвигателем, запуск осуществляется кнопкой на панели управления. Также предусмотрены:
- Кнопка остановки в текущем положении
- Кнопка аварийной остановки (полное обесточивание)
Процесс протягивания контролируется вручную или автоматически — в зависимости от режима.
Преимущества
- Высокая твердость протяжных ножей — не менее 60 HRC
- Быстрая обработка — скорость до 2,3 м/мин
- Возможность нанесения надреза глубиной до 5 мм
- Точность соответствует международным стандартам
- Двойная зона обработки — повышает производительность
Требования к условиям эксплуатации
- Температура: +15…+35 °C
- Влажность: до 80% (без конденсации)
Не допускается эксплуатация при:
- Наличии агрессивной среды
- Вибрации от соседнего оборудования
- Перепадах температур >3°C/час
Соответствие стандартам: ГОСТ 9454-78, ISO 148, ASTM E23.
Комплектация
- Протяжной станок ЭВО-ПС2
- Нож протяжной с концентратором V-типа
- Нож протяжной с концентратором U-типа
- Маслёнка для смазки
- Кисть для очистки ножей и удаления стружки
- Комплект сопроводительной документации
- Переносной носитель с ПО (при наличии)
Технические характеристики ЭВО-ПС2
| Концентратор V-типа | |
| Радиус концентратора (радиус кривизны), мм | 0,25 ± 0,025 |
| Угол между стенками надреза, ° | 45 ± 2 |
| Глубина надреза, мм | 2 ± 0,05 |
| Концентратор U-типа | |
| Радиус концентратора (радиус кривизны), мм | 1,0 ± 0,007 |
| Глубина надреза, мм | 2 ± 0,1 (по заказу — до 5 мм) |
| Тип привода | Электромеханический |
| Количество одновременно обрабатываемых образцов | 2 |
| Длина образца, мм | 55 |
| Ширина образца, мм | 10 (возможно изменение под заказ) |
| Высота образца, мм | 10 |
| Время нанесения надреза, с | 10 |
| Скорость протягивания, м/мин | 2,3 |
| Твердость протяжных ножей | не менее 60 HRC |
| Габаритные размеры (Д×Ш×В), мм | 350 × 570 × 1250 |
| Масса, кг | 180 |
| Электропитание | 380 В, 50 Гц |
| Потребляемая мощность | 0,6 кВт |
*Возможна адаптация под заказ: изменение глубины надреза, ширины образца, тип ножей.
