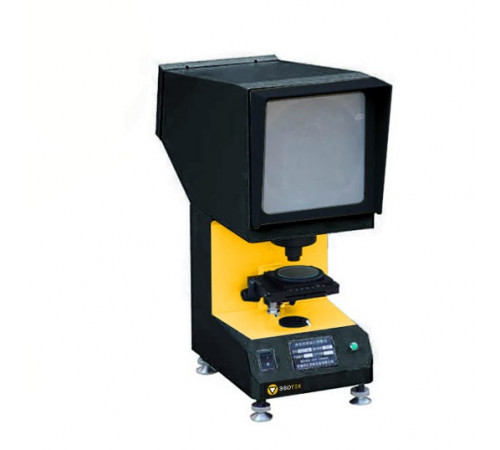

ЭВО-ОП1 — проектор Шарпи для контроля надрезов

Проектор Шарпи ЭВО-ОП1

Проектор Шарпи «ЭВО-ОП1» применяется при контроле образцов для физико-механических испытаний — предназначен для визуального контроля точности выполнения U/V-образного концентратора на металлических образцах, изготовленных по ГОСТ 9454.

Устройство позволяет определить тип концентратора и правильность его выполнения по шаблону, нанесённому на экран проектора. Благодаря увеличенному изображению и шкале с полями допусков можно объективно оценить геометрию надреза и соответствие заданным параметрам.

Принцип работы

Проектор оснащён проекционным экраном с нанесёнными методом фотолитографии точными шаблонами стандартных надрезов. На экран отображается увеличенное изображение поверхности образца, что позволяет оператору визуально оценить все отклонения от нормы.

В отличие от ручных методов и калибров, оптический проектор значительно упрощает и ускоряет процесс контроля, обеспечивая высокую воспроизводимость результатов.

Преимущества

• Регулировка допуска по глубине надреза в диапазоне 0,001–1 мм
• Корпус, устойчивый к высокой температуре и механическим деформациям
• Контроль образцов в соответствии с требованиями ГОСТ 9454-78, ISO 148-1, ASTM E23
• Простота эксплуатации и обслуживания
• Высокая точность и повторяемость измерений

Оценка точности

Проектор оснащён шкалой с полями допусков, позволяющей объективно оценивать геометрические параметры и форму надреза:

• V-образный надрез:
  • Угол надреза: 45° ±2° или 45° ±1°
  • Радиус основания: 0,25 ±0,025 мм
  • Глубина: 2 ±0,09 мм (допуск регулируется в диапазоне 0,001–1 мм)
• U-образный надрез:
  • Радиус основания: 1 ±0,07 мм
  • Глубина: 2 ±0,09 мм (по заказу — до 3 мм и 5 мм)

Встроенный микрометр позволяет точно настраивать поле допуска под требования конкретного стандарта.

Требования к условиям эксплуатации

• Температура окружающей среды: +15…+35 °C
• Относительная влажность: до 80% при t < 30°C (без конденсации)

Не допускается эксплуатация при:

• Наличии агрессивной среды
• Сильных вибрациях
• Перепадах температуры >3°C/час

Соответствие стандартам: ГОСТ 9454-78, ISO 148-1, ASTM E23, ГОСТ 6996-66.
