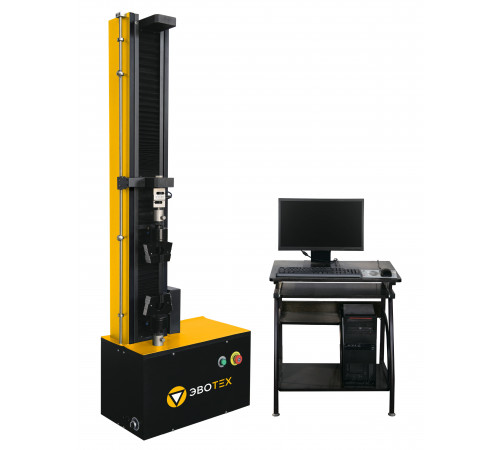

Электромеханическая универсальная испытательная машина ЭВО-М5-1
Электромеханическая одноколонная универсальная испытательная машина ЭВО-М5-1 / ЭВО-М5-1В (увеличенная рабочая зона) предназначена для проведения механических испытаний образцов и изделий из различных материалов, включая:
- металлы и сплавы
- древесину
- резину и пластмассы
- текстиль и другие конструкционные материалы
Машина обеспечивает проведение испытаний в режимах растяжения, сжатия и изгиба, что делает её универсальным инструментом для лабораторий, учебных заведений и производственных служб контроля качества.
Оборудование внесено в Госреестр средств измерений РФ № 94535-25.
Принцип работы
Принцип работы основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, прикладываемое к испытуемому образцу. Испытания проводятся путём контролируемой деформации до разрушения при заданной скорости перемещения активной траверсы.
Конструкция включает закреплённую на основании винтовую колонну, обеспечивающую поступательное движение подвижной траверсы. Нагрузка измеряется тензометрическим датчиком, а перемещение — энкодером в системе вращения шарико-винтовой пары.
Результаты испытаний выводятся на экран монитора ПК через USB-кабель, подключенный к машине.
Устройство
Основная рама состоит из:
- основания
- подвижной траверсы
- одной колонны
- одного винта, внедрённого в конструкцию рамы
Система нагружения включает электродвигатель переменного тока и редуктор с зубчатым ремнем, приводящие в движение высокоточную шарико-винтовую пару и траверсу.
Испытательная машина обладает стабильностью, высокой жёсткостью рамы, низким уровнем шума, энергоэффективностью и возможностью защиты от внешних воздействий.
Программное обеспечение
ПО предназначено для управления функциями машины и обработки данных. Возможности:
- выбор методов испытаний
- задание параметров нагружения
- стандартная обработка результатов
- построение таблиц и графиков
- сохранение протоколов в базе данных
- печать и экспорт отчётов в Word и Excel
Функции
Благодаря техническим особенностям, машина позволяет:
- визуализировать текущие и максимальные значения нагрузки, деформации, перемещения в реальном времени
- строить графики испытаний онлайн
- редактировать параметры графиков
- управлять процессом нагружения с ПК
- проводить математическую обработку данных
- автоматически сохранять результаты серии испытаний
- печатать и экспортировать данные в Excel
- автоматически рассчитывать механические характеристики по выбранной методике
- автоматически останавливать работу при превышении допустимой нагрузки
- проводить расширенные испытания с применением специальной оснастки
Требования к условиям эксплуатации
- Температура: от +15 до +35 °C
- Относительная влажность (при t < 30°C): до 80%, без конденсации
Эксплуатация недопустима:
- в помещениях с агрессивными парами
- при наличии наведённых вибраций от другого оборудования
- при перепаде температур более 3 °C в течение часа
Соответствие стандартам: ГОСТ 28840, ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.
Комплектация
- Машина испытательная универсальная электромеханическая
- Рама серии ЭВО-М
- Шарико-винтовая пара
- Система регулирования и контроля скорости электропривода
- Ремень синхронизатора
- Датчик нагрузки 5 кН
- Электронный экстензометр (опционально, по требованию заказчика)
- Цифровая система измерения и контроля с обратной связью
- Программное обеспечение на русском языке
- Блок ручного управления
- Персональный компьютер
- Принтер
- Захваты (подбираются в зависимости от модели и задач клиента)
- Комплект сопроводительной документации
- Переносной носитель с ПО
Технические характеристики ЭВО-М5-1
| Максимальная нагрузка | 5 кН |
| Класс точности | 0,5 |
| Диапазон измерения силы (основной датчик) | 0,02–5 кН |
| Верхний предел диапазона измерений (дополнительные датчики), кН | 0,1; 0,2; 0,5; 1; 2 |
| Нижний предел диапазона измерений (% от верхнего предела) | 0,4% |
| Предел допускаемой относительной погрешности измерения нагрузки | ±0,5% |
| Цена единицы наименьшего разряда силоизмерителя | 0,001 Н |
| Высота рабочей зоны на сжатие | 700 мм |
| Высота рабочей зоны на растяжение | 700 мм |
| Предел допускаемой абсолютной погрешности измерения перемещения (0–1 мм) | 10 мкм |
| Предел допускаемой абсолютной погрешности измерения перемещения (1–5 мм) | 25 мкм |
| Предел допускаемой абсолютной погрешности измерения перемещения (5–10 мм) | 50 мкм |
| Предел допускаемой абсолютной погрешности измерения перемещения (>10 мм) | ±0,5% |
| Разрешение датчика перемещения | 0,001 мм |
| Диапазон регулировки скорости нарастания усилия | 0,005–5% от испытательного усилия за секунду |
| Диапазон регулирования скорости перемещения | 0,005–500 мм/мин |
| Пределы допускаемой погрешности контроля скорости (до 0,5 мм/мин) | ±0,005 мм/мин |
| Пределы допускаемой погрешности контроля скорости (>0,5 мм/мин) | ±0,2% от заданного значения |
| Диапазон рабочих температур | +15…+35 °C |
