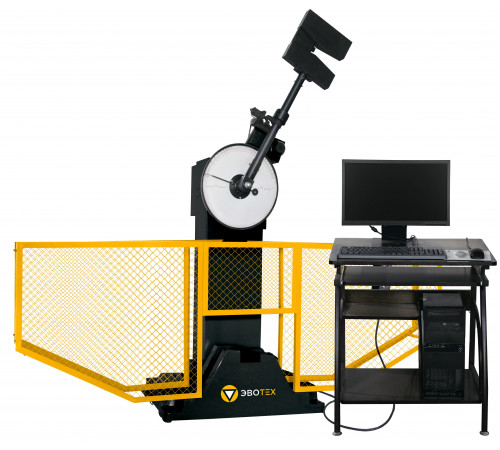

Маятниковый копер ЭВО-К300А / ЭВО-К500А
Маятниковый копер ЭВО-К300А / ЭВО-К500А с компьютерным управлением предназначен для проведения механических испытаний образцов из металлов и сплавов на двухопорный ударный изгиб (метод Шарпи) с максимальной энергией до 300 Дж и 500 Дж.
Оборудование внесено в Госреестр средств измерений РФ № 93512-24.
Применяется в машиностроении, металлургии, аэрокосмической и энергетической отраслях.
Принцип работы
Принцип действия основан на измерении энергии, затраченной на разрушение образца при ударе маятника, свободно качающегося в поле силы тяжести. Энергия определяется как разность между потенциальной энергией маятника в начале падения и его кинетической энергией в момент удара.
Значение потенциальной энергии зависит от массы и высоты падения маятника, определяемой его длиной и начальным углом отклонения.
Устройство
Конструктивно копер состоит из:
- Станины с вертикальной стойкой
- Маятника с штангой и ножом
- Опор для установки образца
- Датчика угла отклонения
- Устройства взвода, фиксации, спуска и тормоза
Основной корпус изготовлен из литой стали — обеспечивает высокую жёсткость и точность.
Преимущества
- Автоматический подъём молота — снижает нагрузку на оператора
- Квадратный молот — исключает люфт и повышает точность удара
- Система защиты — полузакрытая сетка или ограждение из оргстекла
- Подшипники с низким трением — долгий срок службы
- Ударное лезвие из легированной стали, 60 HRC
Программное обеспечение
ПО позволяет:
- Выбирать методы испытаний
- Задавать параметры
- Строить графики и таблицы результатов
- Сохранять данные в базе
- Формировать и печатать протоколы
- Экспортировать результаты в Excel
Требования к условиям эксплуатации
- Температура: +15…+35 °C
- Влажность: до 80% (при t < 30°C)
Не допускается:
- Агрессивная среда
- Вибрации от соседнего оборудования
- Перепад температур >3°C/час
Соответствие стандартам: ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ASTM E23.
Комплектация
- Станина
- Маятниковый молоток (300 Дж или 500 Дж)
- Персональный компьютер
- Принтер А4
- Программное обеспечение
- Шаблон для регулировки опор
- Устройство для центрирования образцов
- Съемник (для замены молота)
- Анкерные болты
- Полузакрытая защитная сетка
- Руководство по эксплуатации
Дополнительно: камера нагрева, камера охлаждения, устройство автоматической подачи и центровки.
Технические характеристики ЭВО-К300А / ЭВО-К500А
| Модель ЭВО-К300А | |
| Номинальная энергия маятника, Дж | 300 / 150 |
| Диапазон измерений энергии, Дж | 30–240 / 15–120 |
| Предел допускаемой абсолютной погрешности измерений энергии, Дж | ±3 / ±1,5 |
| Крутящий момент, Н·м | 160,77 / 80,38 |
| Угол подъема маятника, ° | 150 |
| Скорость движения маятника в момент удара, м/с | 5,2 ± 0,5 |
| Модель ЭВО-К500А | |
| Номинальная энергия маятника, Дж | 500 / 250 |
| Диапазон измерений энергии, Дж | 50–400 / 25–200 |
| Предел допускаемой абсолютной погрешности измерений энергии, Дж | ±5 / ±2,5 |
| Крутящий момент, Н·м | 267,95 / 133,97 |
| Скорость движения маятника в момент удара, м/с | 5,4 ± 0,5 |
| Расстояние между опорами, мм | 40 |
| Радиус торцевой поверхности опор, мм | 1,2 ± 0,2 |
| Радиус ударной кромки ножа, мм | 2,2 ± 0,2 (до 8 ± 0,2 по заказу) |
| Угол опорной поверхности, ° | 11 ± 1 |
| Угол ударной кромки ножа, ° | 30 ± 1 |
| Толщина лезвия, мм | 16 |
| Осевой люфт оси качания, мм | ±0,2 |
| Максимальный размер образца, мм | 10×10×55 |
| Габаритные размеры (Д×Ш×В), мм | 2150×650×1400 / 2250×650×1500 |
| Масса, кг | 450 / 550 |
| Электропитание | 380 В, 50 Гц, трехфазная сеть |
| Потребляемая мощность, Вт | 400 / 700 |
*Точные габариты и масса зависят от модификации. Возможна адаптация под требования заказчика.
