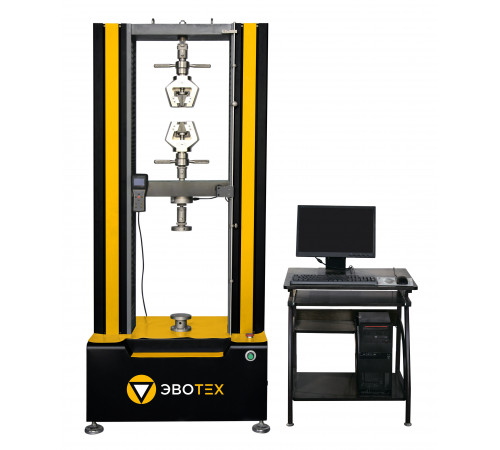

Электромеханическая универсальная испытательная машина ЭВО-М5
Электромеханическая двухколонная универсальная испытательная машина ЭВО-М5 / ЭВО-М5-В (увеличенная вертикальная рабочая зона) / ЭВО-М5-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М5-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) предназначена для проведения механических испытаний образцов и изделий из различных материалов, включая:
- металлы и сплавы
- древесину
- резину и пластмассы
- текстиль и другие конструкционные материалы
Машина обеспечивает проведение испытаний в режимах растяжения, сжатия и изгиба, что делает её универсальным инструментом для лабораторий, учебных заведений и производственных служб контроля качества.
Оборудование внесено в Госреестр средств измерений РФ № 94535-25.
Универсальные машины представлены в нескольких модификациях, отличающихся такими параметрами как: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.
Принцип работы
Принцип работы основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, воздействующее на испытуемый образец.
Механические испытания проводятся за счёт деформирования образца до стадии его разрушения при контролируемом перемещении активной траверсы. На основании машины закреплены винтовые колонны, обеспечивающие поступательное движение подвижной траверсы вверх или вниз.
Нагрузка определяется тензометрическим датчиком. Перемещение активного захвата измеряется посредством энкодера в системе вращения винтовой пары, связанной с подвижной траверсой, путём преобразования электрического сигнала в расстояние.
Результаты испытаний выводятся на экран монитора персонального компьютера (ПК) через USB-кабель, подключённый к испытательной машине.
Устройство
Основная рама состоит из следующих элементов:
- основание
- подвижная траверса
- две колонны
- два винта, внедрённых в конструкцию рамы
Система нагружения включает электродвигатель переменного тока и редуктор с зубчатым ремнём, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жёсткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятных внешних факторов.
Особенности метода
Разрывные универсальные машины необходимы для проведения испытаний на растяжение, сжатие и изгиб.
Испытание на растяжение позволяет определить:
- предел прочности при растяжении
- модуль упругости при растяжении
- пластичность (относительное удлинение)
- предел текучести
Испытание на сжатие позволяет определить:
- предел прочности при сжатии
Испытание на изгиб позволяет определить:
- прочность на изгиб
- модуль упругости при изгибе
Типы изгиба: 2-х, 3-х, 4-х точечный.
Программное обеспечение
Программное обеспечение предназначено для управления функциональными возможностями машины и обработки данных, полученных в процессе измерений. Позволяет:
- выбирать методы испытаний
- задавать параметры
- проводить стандартную обработку результатов
- строить таблицы и графические изображения
- сохранять данные в базе
- формировать и печатать протоколы
Функции
Технические и конструктивные особенности машины позволяют:
- визуализировать текущие и максимальные значения нагрузки, деформации, перемещения
- строить графики испытаний в реальном времени
- редактировать параметры графиков
- управлять процессом нагружения с ПК
- математически обрабатывать данные
- автоматически сохранять результаты групповых испытаний
- печатать и экспортировать результаты в Excel
- автоматически рассчитывать механические характеристики
- автоматически прекращать работу при перегрузке
- проводить расширенные испытания с оснасткой
Требования к условиям эксплуатации
- Температура: +15…+35 °C
- Влажность: до 80% при t < 30°C (без конденсации)
- Запрещено: агрессивная среда, вибрации, перепад температур >3°C/час
Соответствие стандартам: ГОСТ 28840, ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.
Комплектация
- Машина испытательная универсальная электромеханическая
- Рама серии ЭВО-М
- Шарико-винтовая пара
- Система регулирования и контроля скорости электропривода
- Ремень синхронизатора
- Датчик нагрузки 5 кН
- Электронный экстензометр (опционально, по требованию заказчика)
- Цифровая система измерения и контроля с обратной связью
- Система измерения нагрузки
- Система измерения смещения
- Система измерения деформации
- Программное обеспечение на русском языке
- Блок ручного управления
- Персональный компьютер
- Принтер
- Захваты (по выбору или по требованиям заказчика)
- Комплект сопроводительной документации
- Переносной носитель информации с ПО
Технические характеристики ЭВО-М5
| Максимальная нагрузка | 5 кН |
| Класс точности | 0,5 |
| Диапазон измерения силы (основной датчик) | 0,02–5 кН |
| Верхний предел диапазона измерений (доп. датчики), кН | 0,1; 0,2; 0,5; 1; 2 |
| Нижний предел диапазона измерений (% от верхнего предела) | 0,4% |
| Предел допускаемой относительной погрешности измерения нагрузки | ±0,5% |
| Цена единицы наименьшего разряда силоизмерителя | 0,001 Н |
| Расстояние между колоннами | 400 мм |
| Высота рабочей зоны на сжатие | 700 мм |
| Высота рабочей зоны на растяжение | 700 мм |
| Предел допускаемой абсолютной погрешности измерения перемещения (0–1 мм) | 10 мкм |
| Предел допускаемой абсолютной погрешности измерения перемещения (1–5 мм) | 25 мкм |
| Предел допускаемой абсолютной погрешности измерения перемещения (5–10 мм) | 50 мкм |
| Предел допускаемой абсолютной погрешности измерения перемещения (>10 мм) | ±0,5% |
| Разрешение датчика перемещения | 0,001 мм |
| Диапазон регулировки скорости нарастания усилия | 0,005–5% от усилия за секунду |
| Диапазон регулирования скорости перемещения | 0,001–500 мм/мин |
| Пределы погрешности контроля скорости (до 0,5 мм/мин) | ±0,005 мм/мин |
| Пределы погрешности контроля скорости (>0,5 мм/мин) | ±0,2% от заданного значения |
| Диапазон рабочих температур | +15…+35 °C |
| Средний срок службы | не менее 15 лет |
| Габаритные размеры (В×Ш×Д), не более | 715 × 500 × 1680 мм |
| Масса, не более | 250 кг |
| Электропитание | 220 В, 50 Гц |
| Максимальная потребляемая мощность | не более 0,5 кВт |
Модификации:
- ЭВО-М5-В — увеличенная высота рабочей зоны (до 1200 мм)
- ЭВО-М5-Ш — расширенное расстояние между колоннами (до 900 мм)
- ЭВО-М5-ВШ — комбинированное увеличение по высоте и ширине
*Габариты и масса зависят от модификации. Возможна адаптация под заказ.
